一 、产品概述
军事电子沙盘是现代化信息显示手段，是当前指挥高度自动化、快速反应、展示空间立体战争态 势的需求。其核心的设计是人与作战环境的虚拟交互技术，主要是利用计算设备，如计算机生成模拟 的作战环境，通过多通道的输入，使得人进入虚拟作战环境，极大的提高指挥辅助决策的能力和响应 速度 。目前，利用大屏幕显示器、多点触摸屏和高性能计算机组成的电子沙盘系统代替传统图纸作业 和沙盘模型有了可能。
采用智能交互式电子沙盘系统进行战场指挥方案规划，能够依据任务要求直观的进行系统的布 局，并同时对规划中的指定参数进行计算，对规划效果做出辅助评估，为方案规划提供实时的智能化 的辅助支持。并且在规划完成后，能够对规划任务进行推演展示，显示推演过程中的各项参数，对所 做规划进行约束验证和参数优化提供支持。
沃尔电子根据多年从事信息可视化硬件的技术经验，针对不同军事场景进行整体分析设计，形成 一套完整的军事电子沙盘整体硬件解决方案。
二 、产品特点
1. 全金属外观，全金属屏蔽结构，有效防止外界电磁干扰，无辐身，表面采用防爆钢化玻璃。
2. 品牌LED液晶模组，高对比及亮度，全视角显示，保障观看图像时，画面不变形，颜色不失真。
3. 色彩精致绚丽，在不同的照明条件下还原真实色彩，满足于不同行业对色彩还原的需求。
4. 结构兼容性更强，兼容安卓网络版，X86等不同方案。
5. 优良的自然散热风道设计，减少风扇散热带来的噪音及后期维护。
6. 合理的结构设计，便于安装维护，金属屏蔽结构，可防止外界电磁干扰，无辐射。
7. 半自动液压升降支架，外观新颖美观。
8. 宽电压范围，可在 AC100～240V，(50/60Hz)正常工作。
9. 节能环保能耗低 、发热量低，适合于长时间连续工作。
三 、应用范围
*武警部队 *军队、
四 、产品参数
|
产品型号 |
WOLL-110TH |
|
主板型号 |
DZ-982PVEJ-F00VWX-V4.01 |
|
主芯片型号 |
T982 |
|
中央处理器（CPU） |
Quad-core ARM Cortex-A55 |
|
图形处理器(GPU） |
Mali-G52 MP2(2EE) |
|
运行内存（RAM） |
4G DDR |
|
系统内存（Flash） |
32G |
|
内核版本 |
Android version 13.0 |
|
触摸功能 |
支持40 点电脑触摸操作 支持图像放大、缩小、旋转 支持各信号源切换后，触摸功能可用 支持各信号源显示状态下，通过触摸控制信号源、音量等 菜单控制 |
|
其他功能 |
1.DZ-982P 是一款智能安卓系统显示主板，基于四核 Cortex-A55 CPU，Mali-G52 GPU 设计的，它适用于教学、 培训、会议等教育及商用市场应用。产品具有丰富的硬件 端口，支持智能白板书写系统，二分级任务并行， 自定义 护眼锁屏触摸等丰富小工具。 2.产品搭载 Android 13.0 嵌入式操作系统，行业定制化 人机交互 UI 系统，全功能触摸互动操作，提供友好的人 机交互体验！ 3.产品支持 VB1 接口，实现 3840*2160P 分辨率的超高 清输入输出显示 4.具有常用的 AV、耳机等常用端口，同时提供了 HDMI、 USB2.0 、USB3.0 等多媒体输入输出端口 5.支持 Intel OPS 规范笔记本平台 OPS 电脑、台式机 OPS-C 电脑，通过 HDMI、USB 等数据连接实现音视频及 数据文件的通讯 6.支持多种传感器，环境光动态监测、全通道智能识别等 功能； 7.内置 一 体 式 设 计 4800W 高清摄像头，匹配 8 麦高效拾 音等距阵列麦克风 |
|
|
|
|
主 板 输 入 / 输 出 接 口 |
|
|
USB 输入 |
2 路（主板 USB2.0x1 路/主板 USB3.0x1 路) |
|
TOUCH 输入 |
1 路（USB Touch） |
|
音频输出 |
1 路 Earphone /1 路 SPDIF OUT |
||||||
|
视频输出 |
1 路 AV OUT |
||||||
|
中控 |
1 路 RS232 Uart |
||||||
|
视频输入 |
1 路 HDMI/1 组 AV IN（Mini 3 合 1） |
||||||
|
|
|
|
|
|
|
|
|
|
触 摸 参 数 |
|||||||
|
显示尺寸(mm) |
2440.6x1371.6 |
触摸嵌入方 式 |
内置一体式，非外挂式 |
||||
|
物理分辨率 |
4K(3840x2160) |
触摸感应技 术 |
红外感应识别触摸技术(40 点） |
||||
|
整机峰值亮度 |
≤450cd/㎡ |
光标速度 |
120 点/s |
||||
|
动态对比度 |
5000:1 |
定位精度 |
90%以上触摸区域为±1mm，单点触摸直径≤1.6mm,多点触摸直径≤2.0mm |
||||
|
观看视角 |
H/V:178/178 度 |
触摸分辨率 |
32768*32768 |
||||
|
屏幕比例 |
16:9 |
触摸次数 |
理论无限次 |
||||
|
显示色彩 |
10Bit,16.7M |
计算机响应 |
系统自动识别；≤15ms |
||||
|
刷新率 |
60HZ |
驱动程序 |
免驱 |
||||
|
显示屏防护 |
4mm 全钢化高防爆玻 璃 |
书写方式 |
手指,触摸笔或其它直径不小于5mm 非透明物体 (多点 8mm），支持单笔双色书写 |
||||
|
背光类型 |
DLED（直下式） |
||||||
|
背光灯寿命 |
50000 小时 |
|
|
||||
|
整 机 电 气 性 能 |
|||||||
|
电源输入 |
AC 200-264V 50/60Hz |
||||||
|
整机不含电脑功耗 |
≤450W |
||||||
|
扬声器功率 |
立体声混合双声道 CLASS-D 功放输出，额定功率:2x10W (L+R / 8 Ω ) of THD+N≤10%@1KHz（Audio Input:0.5VRMS） |
||||||
|
结 构 尺 寸（单 位:mm） |
包 装 清 单 |
||||||
|
产品型号 |
WOLL-110H |
110 寸交互式智能平板 |
1 台 |
||||
|
整机外形尺寸(长×宽×高) |
L2505xW100.8xH1474 |
遥控器 |
1 个 |
||||
|
外箱包装尺寸(长×宽×高) |
L2665*W1670*H245 |
触摸笔 |
1 支 |
||||
|
裸机净重（KG） |
116.5 |
说明书 |
1 本 |
||||
|
整机毛重（KG） |
156 |
电源线 |
1 条 |
||||
|
壁挂架尺寸 |
L958xH630xT36 |
壁挂架 |
1 个 |
||||
|
壁挂孔位尺寸 |
水平 800x 垂直 400 |
|
|
||||
|
壁挂螺丝规格 |
M8xL25x4pcs |
|
|
|
电子沙盘 |
电动推杆起落装置由推杆、屏幕后托、电机构成，推杆数量≥2 根，推杆选用直径20m m 硬度较高金属材质，最大负载，3000N；
多重保护，短路保护，过载保护，同步偏差超限保护，控制方式为有线手柄/开关/PLC 继 电器/无线遥控器，可选 485 通信，可与其他设备通信，默认点动，可自由切换自动/点动； 支持屏幕升降调节，屏幕后托采用硬度较高金属材质拼接组成，安装于屏幕背面，与 屏幕连接牢靠稳固。可将屏幕升起到 0 至 90 度任意角度，起落过程应当平稳、流畅、无 噪音边框内边与屏幕平齐； 框架采用模块化设计， 内部主框架大于 1.5mm 冷轧钢板，采用防静电喷塑。前后门 板大于 1.0mm 冷轧钢板，电子沙盘底部设计空间大，可容纳放置电动推杆起落装置，图 形工作站，视频工作站。同时四周有可拆卸金属门,门上均有散气孔,可实现空气对流通畅, 使设备安全性得到有效保证； 支持按键操作及遥控器操作：按键搭配不锈钢金属 22mm 防水按键，独立灯带开关按 钮，升起按钮，降落按钮，备用按钮，也可以根据客户需求定制按钮。 |

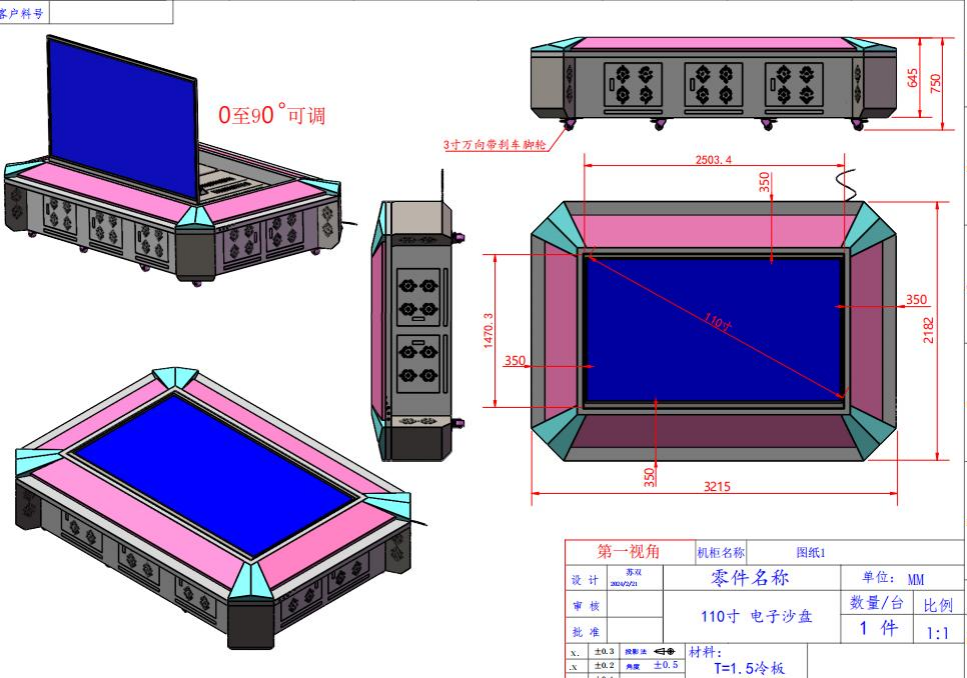

五 、尺寸示意图：
